IPX34擺管淋雨試驗箱是一種用于測試產品防水性能的設備，廣泛應用于電子、電氣、汽車、燈具等多個行業。它通過模擬自然雨水環境，對產品進行噴水測試，以評估其防水性能。該設備符合國際標準 IEC60529 和國家標準GB4208-2017《外殼防護等級 (IP 代碼)》。以下是IPX34擺管淋雨試驗箱的操作指導書：
一、設備簡介
IPX34擺管淋雨試驗箱是根據GB4208-2008的IPX3和IPX4條款及IEC60529等標準要求設計制造的，適用于防水等級第二特征數字為3（IPX3）和4（IPX4）的電氣設備防水試驗。

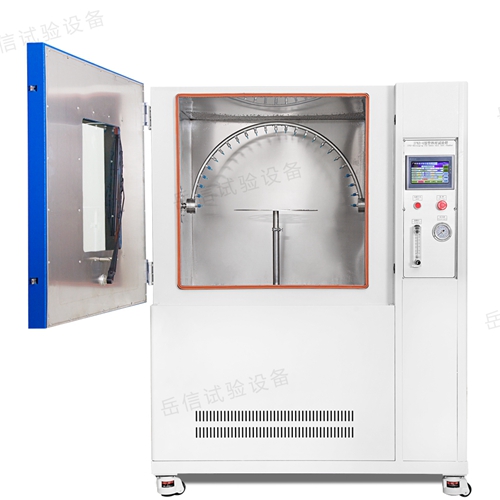

二、設備構成
壓力表：用于顯示實際測試水壓。
擺管：弧形內部覆蓋直徑0.4mm的噴嘴，噴嘴間距為50mm，用于控制淋雨試驗。
樣品轉臺：用來放置試樣，承重≤50kg；可以手動調節上下升降，用來調節試驗規定的淋雨距離。
樣品電源：位于內壁右側，用于連接試樣，使試樣通電，電壓220V/電流10A。
三、操作前準備
檢查擺管位置，確保其垂直于樣品轉臺，且樣品轉臺放置在擺管中間位置。
檢查淋雨試驗箱的水源、電源，確保已經正確連接。
四、操作步驟
開機：打開電源開關，電源指示燈亮。
設定參數：通過操作面板上的按鈕，設定需要的試驗參數，如擺管擺動角度（±60°或±175°）、擺動頻率、噴水壓力等。
放置樣品：將需要測試的產品放置在工作臺上，確保產品固定可靠，不會掉落或移動。
啟動試驗：按下開始按鈕，試驗開始。擺管開始擺動并噴水，對產品進行防水性能測試。
結束試驗：試驗結束后，關閉電源開關，斷開電源插頭。將產品取出檢查后并擦拭干凈。
五、調試步驟
手動啟動加水模式：打開電源進入操作界面，手動啟動加水模式。
檢查擺管運轉：手動啟動擺管正轉、擺管反轉、轉臺正轉、轉臺反轉，確定運行正常。
檢查噴頭：手動打開IPX3/4電磁閥，檢查針頭噴淋情況。發現針頭堵塞或變形時，及時更換。
調節水流量：開啟IPX3/4電磁閥的同時，調節水流量計的增大或減小。
以上關于ipx34擺管淋雨試驗箱操作指導書的詳細整理，先到這里。
